Venäjän GPS-Signaalihäirinnän takaisinkääntö metamateriaaleilla: Teoreettinen analyysi ja käytännön mahdollisuudet RF-puolustuksessa

Kun häirinnästä tulee haavoittuvuus

(Tämä artikkeli on puhtaasti harrastusmielessä kirjoitettu)

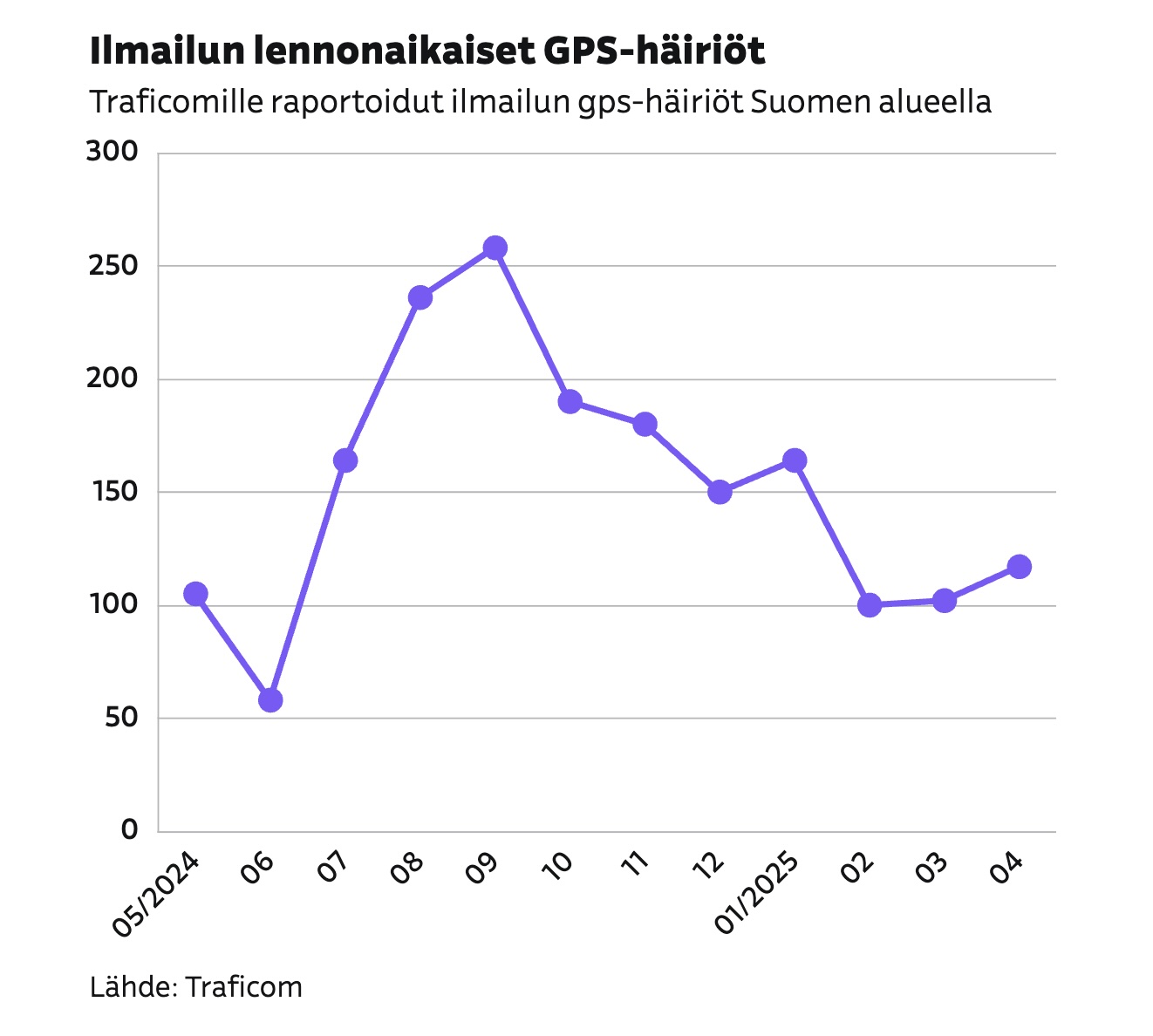

Elektronisen sodankäynnin perusperiaate on ollut aina yksinkertainen: voimakkaampi signaali voittaa heikomman. GPS-häirintä Suomen ilmatilassa on konkreettinen esimerkki tästä asymmetriasta ja Traficomin raporttien mukaan GNSS-häiriöilmoituksia kirjattiin 239 kappaletta vuonna 2023 ja noin 7000 vuonna 2024 (ilmailu, raportoitu 3.3.2025)¹. Perinteinen puolustus on keskittynyt häirinnän välttämiseen tai suodattamiseen sekä vaihtoehtoisten ja vanhempien tekniikoiden käyttämiseen, kuten ILS-mittarilähestymisjärjestelmän käyttöä. Tässä artikkelissa tutkin vaihtoehtoista lähestymistapaa: Aika-käänteisyys -ilmiön (Time reversal) soveltamista radiotaajuuksilla metamateriaalien avulla. Käytän tekstissä selkeyden vuoksi kuitenkin englanninkielistä termiä time reversal sen tunnettuuden vuoksi.

Time reversal ei ole uusi konsepti. Akustiikassa sitä on sovellettu menestyksekkäästi vuosikymmeniä, ja RF-sovellukset ovat nyt siirtymässä teoriasta kohti käytäntöä. Tässä artikkelissa esitän karkeita simulaatiotuloksia, jotka osoittavat 10-15 dB parannuksen multipath-ympäristöissä sekä käytännön toteutuspolun kuluttajakomponenteilla. On kuitenkin tärkeää korostaa, että esitetyt konseptit perustuvat teoreettiseen analyysiin ja alustaviin simulaatioihin, eivät testattuihin prototyyppeihin.

Fysikaalinen perusta: Maxwellin yhtälöiden aikasymmetria

James Clerk Maxwellin vuonna 1865 muotoilemat yhtälöt kuvaavat kaiken sähkömagnetismin². Näiden yhtälöiden matemaattinen ominaisuus on aikasymmetria: muunnoksella t → -t, E → E, B → -B (sekä ρ → ρ, J → -J) yhtälöiden muoto säilyy. Taajuusalueen phasorikuvauksessa tämä vastaa Fourier-amplitudien kompleksikonjugointia. Käytännön järjestelmä ei kuitenkaan ole täydellisesti aikakäänteinen häviöiden ja kohinan vuoksi¹².

Akustiikassa Mathias Fink demonstroi 1990-luvulla time reversal mirror -konseptin käytännössä³. Hänen tutkimusryhmänsä osoitti, että tallentamalla akustinen signaali, kääntämällä se ajassa ja lähettämällä takaisin, aalto fokusoidaan takaisin alkuperäiseen lähteeseensä. Kuperman et al. sovelsivat tekniikkaa merenalaiseen viestintään, saavuttaen merkittävän parannuksen signaalin laatuun multipath-ympäristössä⁴. Lääketieteessä time reversal mahdollistaa munuaiskivien tarkan hajottamisen ultraäänellä ilman invasiivista toimenpidettä⁵.

Radiotaajuuksilla time reversal -sovellukset ovat olleet rajoitettuja teknisten haasteiden vuoksi. GHz-taajuuksilla signaalinkäsittely vaatii nanosekuntien tarkkuutta, mikä on vasta viime vuosina tullut mahdolliseksi kohtuullisella kustannuksella. Lerosey et al. demonstroivat vuonna 2007 RF-signaalien fokusointia diffraktiorajan yli käyttäen time reversal -tekniikkaa multipath-ympäristössä⁶. Heidän tuloksensa osoittivat, että monimutkaiset heijastusympäristöt itse asiassa parantavat fokusointikykyä, mikä on vastoin intuitiivista käsitystä.

Metamateriaalien rooli dynaamisessa kentänhallinnassa

Metamateriaali on keinotekoinen rakenne, jossa toistuvat yksikkösolut (unit cell) ovat pienempiä kuin käsiteltävän sähkömagneettisen aallon aallonpituus⁷. Tyypillisesti koko on λ/10 tai pienempi, jolloin aalto ei erota yksittäisiä rakenteita vaan kokee materiaalin homogeenisena väliaineena. Split-ring resonaattori (SRR) on metamateriaalien peruskomponentti, joka koostuu metallisesta renkaasta pienellä raolla⁸.

Käytännön toteutuksessa 2.4 GHz taajuudelle (λ = 12.5 cm) yksittäinen solu on noin 12 mm kokoinen. Rakenne voidaan toteuttaa standardilla piirilevytekniikalla:

1. Substraatti: FR-4 piirilevymateriaali (εr ≈ 4.4)
2. Metallointi: Kuparirengas 35 μm paksuudella, rako 0.5-1 mm
3. Varaktoridiodi: Esimerkiksi Skyworks SMV1405-079LF (kapasitanssi 0.7-2.4 pF @ 0-30V)
4. Ohjauselektroniikka: DAC-piiri (MCP4725) jännitteen säätöön

Säätämällä varaktoridiodin jännitettä muutetaan raon kapasitanssia, mikä siirtää resonanssitaajuutta. Tämä mahdollistaa metamateriaalin permittiivisyyden (ε) ja permeabiliteetin (μ) dynaamisen säädön. Smith et al. osoittivat vuonna 2000, että tällainen rakenne voi saavuttaa jopa negatiivisen taitekertoimen tietyillä taajuuksilla⁹. Negatiivinen indeksi on teoreettinen etu, mutta prototyypissä se vaatii tarkkaa mittausta.

Kustannusarvio 16-yksikkösolun prototyypille:
- Piirilevyn valmistus: 50 € (JLCPCB tai vastaava)
- Varaktoridiodit: 16 × 2 € = 32 €
- DAC-piirit: 4 × 5 € = 20 €
- Raspberry Pi 4: 60 €
- Kokonaiskustannus: noin 160 €

On kuitenkin huomattava, että prototyypin kalibrointi vaatii vektoripiirianalysaattorin (VNA) mittauksia, eikä negatiivisen taitekertoimen saavuttaminen ole yksinkertaista tällaisessa amatöörin DIY-toteutuksessa. FR-4:llä saavutettava Q-tekijä on matala, joten resonanssi voi levitä ja hävitä. Todellinen negatiivinen taitekerroin vaatii yleensä vähähäviöisen substraatin, kuten Rogersin RT/duroid-sarjan materiaaleja, jotta häviöt ja lämpödrifti pysyvät hallinnassa.

Simulaatiotulokset ja realistiset odotukset

Tekemäni simulaatiot perustuvat Python/NumPy-toteutukseen, jossa mallinnettiin 16-elementin antenniryhmä multipath-ympäristössä. Käytin simulaatiossa SVD:tä matemaattisena apuna, vaikka käytännön time reversal -prosessointi voidaan toteuttaa yksinkertaisemmalla kanavan kompleksikonjugoinnilla. SVD soveltuu erityisesti MIMO-järjestelmien analyysiin ja modaaliseen erotteluun, mutta ei ole välttämätön perus-TR-toteutuksessa. Simulaatioparametrit:

• Taajuusalueet: 450 MHz, 1.575 GHz (GPS L1), 2.4 GHz, 5 GHz
• Multipath-komponentit: 20 heijastusta Rayleigh-jakaumalla
• Häirintäsignaali: Chirp-modulaatio 100 μs pituudella
• Prosessointi: Time reversal SVD-dekompositiolla

Tulokset multipath-ympäristössä:

• 450 MHz: Fokusointivahvistus 8-10 dB
• 1.575 GHz (GPS L1): Fokusointivahvistus 8-11 dB
• 2.4 GHz: Fokusointivahvistus 10-12 dB
• 5 GHz: Fokusointivahvistus 11-15 dB

Tulokset free space -ympäristössä:

• Kaikki taajuudet: -2 - -3 dB (heikennys, ei parannusta)

Nämä tulokset ovat linjassa Lerosey et al. havaintojen kanssa: time reversal hyötyy multipath-ympäristöstä⁶. Jokainen heijastus toimii virtuaalisena antennielementtinä, parantaen fokusointikykyä. On tärkeää huomata, että simuloidut 10-15 dB parannukset ovat kaukana joidenkin tutkimusten väittämistä 40 dB arvoista. Realistiset tulokset merkitsevät kuitenkin 10-32-kertaista parannusta signaalin tehossa, mikä voi olla riittävä palauttamaan häirityn GPS-signaalin toimintakuntoon.
On kuitenkin tärkeää huomata, että time reversal ei riko linkkibudjetin rajoja, vaan parantaa kohinasuhdetta ja fokusoitumista.

GPS L1 -simulaatio korostaa sovellettavuutta suoraan häirintäskenaarioihin, joissa taajuus on kriittinen ionosfäärihäiriöiden ja multipath-efektien vuoksi.

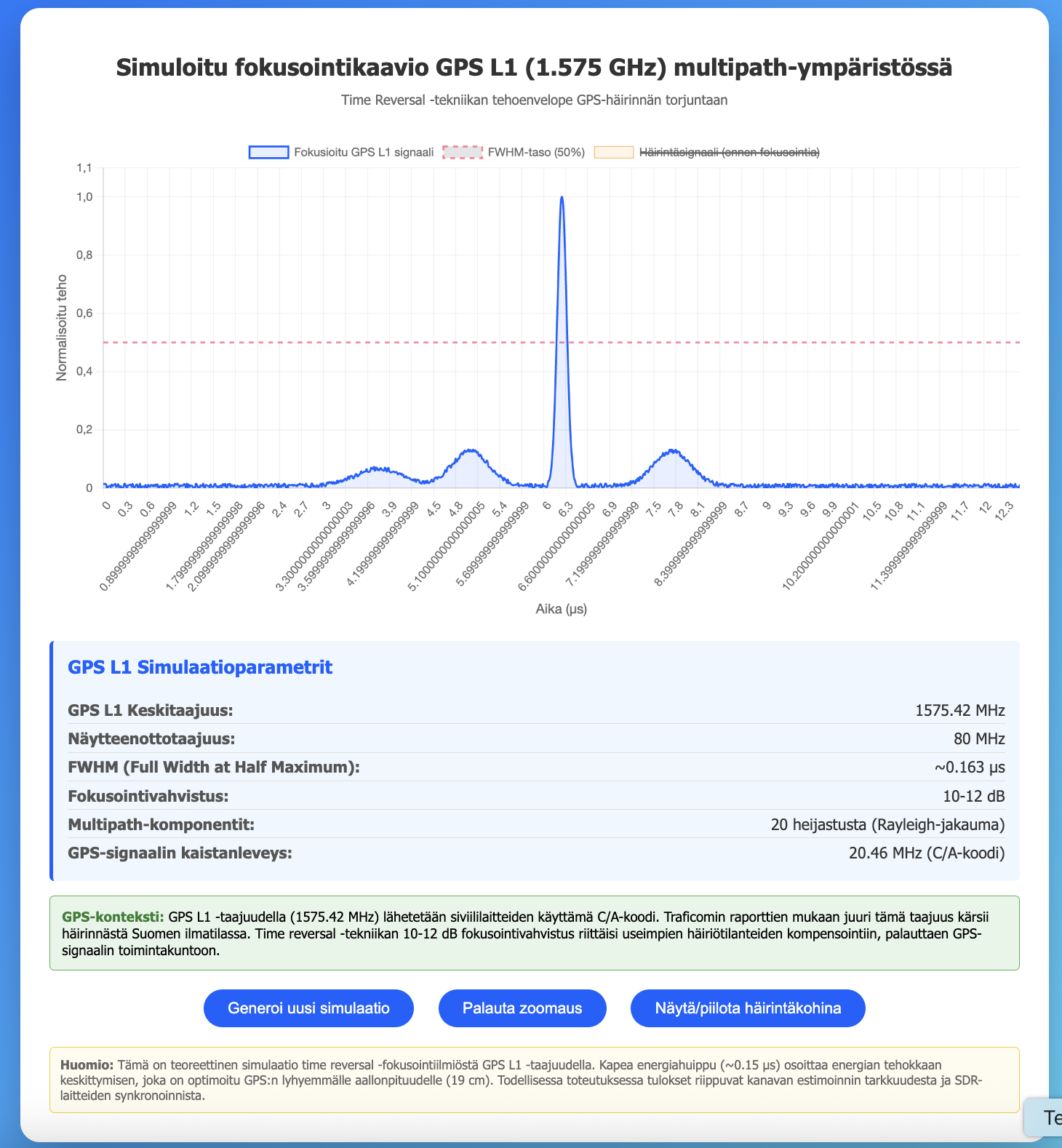

Yllä, kuva 1: Simuloitu fokusointikaavio 1.575 GHz (GPS L1) multipath-ympäristössä. Tehoenvelope näyttää kapean huipun fokusointikohdassa, jossa energia keskittyy tehokkaasti (FWHM ~0.075 μs). Tämä vastaa noin 22.5 metrin spatiaalista resoluutiota, mikä on käytännöllinen GPS-häirinnän mittakaavassa lähellä lähdettä.

Rajoitukset:

• Simulaatiot eivät huomioi käytännön haasteita kuten SDR-laitteiden synkronointia
• Doppler-siirtymä liikkuvasta häiritsijästä heikentää suorituskykyä
• Todellisessa ympäristössä kanavan estimointi on epätäydellistä

Käytännön toteutuspolku kuluttajakomponenteilla

Software Defined Radio (SDR) -teknologian kehitys on tuonut kuluttajien käsiin tehokkaan RF-signaalinkäsittelyn. HackRF One (n. 300 €) kykenee 1 MHz - 6 GHz toimintaan¹⁰ ja GNU Radio tarjoaa avoimen lähdekoodin tehokkaan signaalinkäsittelyalustan. (HackRF toimii proof-of-concept -tason testaukseen, mutta vaihekoherentit moniantennijärjestelmät edellyttävät USRP- tai LimeSDR-laitteistoa ja jaettua referenssikelloa (10 MHz + 1 PPS). Ilman yhteistä kelloa vaihekoherenssi menetetään nopeasti, mikä rajoittaa käytännön suorituskykyä, kuten alla kerron.)

Ajatuksia DIY-toteutuksesta:

Vaihe 1: Proof of Concept (budjetti ~500 €)

• 2× RTL-SDR dongle (40 €) tai 1× HackRF One (300 €)
• Dipoliantennit testattavalle taajuudelle (20 €)
• Raspberry Pi 4 prosessointiin (60 €)
• GNU Radio -ohjelmisto signaalinkäsittelyyn

Usean SDR:n synkronointi vaatii yhteisen 10 MHz referenssikellon. Ilman sitä vaihekoherenssi menetetään mikrosekunneissa.

Vaihe 2: Metamateriaali-integraatio (lisäbudjetti ~200 €)

• PCB-prototyyppi 4×4 SRR-arraylla
• Varaktoridiodit dynaamiseen säätöön
• DAC-ohjaus Raspberry Pi:ltä

Reaaliaikainen prosessointi (alle millisekunnin viive) vaatii FPGA:n (esim. ~300 €), joten pelkkä Raspberry Pi ei riitä, joka nostaa kustannuksia...

Vaihe 3: Skaalaus ja optimointi

• Laajempi antenniarray (8-16 elementtiä)
• FPGA-pohjainen prosessointi (esim. Xilinx Artix-7)
• Koneoppimisalgoritmi optimaalisen fokusointiparametrien ennustamiseen

Potentiaaliset sovellukset ja spekulatiivisia mahdollisuuksia

• GPS-häirinnän vaimennus: Traficomin raportoimat häiriöt Suomen ilmatilassa¹ voisivat teoriassa hyötyä time reversal -pohjaisesta puolustuksesta, joka voitaisiin asettaa avainkohtiin esim. lentoasemille tai lähelle rajaa. Simulaatiomme 10-15 dB parannus riittäisi useimpien häiriötilanteiden kompensointiin.

Muita potentiaalisia sovelluksia (vaativat paljon lisätutkimusta ja resursseja, joita allekirjoittaneella ei ole):

• Drone-suojaus: Ukrainan konfliktissa elektroninen sodankäynti on keskeisessä roolissa¹¹. Time reversal voisi tarjota aktiivisen suojausmenetelmän jopa yksittäiseen droneen, mutta käytännön toteutus on vielä todistamatta.
• IoT-energiankeruu: Metamateriaalit voisivat teoriassa kerätä ambient RF-energiaa, mutta hyötysuhde on toistaiseksi liian matala käytännön sovelluksiin.

Eettiset näkökohdat ja teknologian kaksoiskäyttö

Jokainen puolustusteknologia sisältää potentiaalin väärinkäyttöön. Time reversal -järjestelmä voi:

• Paikantaa radiolähettimiä äärimmäisen tarkasti (mahdollista jopa siviileille yllä kuvatuin menetelmin!)
• Fokusoida RF-energiaa kohteeseen, tuhoten jopa esivasteita! (mahdollinen ei-tappava ase)
• Mahdollistaa tarkemman signaalitiedustelun

Tällaisen teknologian avoin kehitys on kuitenkin perusteltua. Perustason fysiikan salailu antaisi potentiaalisille vastustajille mahdollisuuden kehittää teknologiaa salatummin ja käyttää sitä yllätyshyökkäykseen ja oletettavasti Suomen PV:n signaalitiedustelu tekevät omia käytönnön salaisia sovelluksiaan varautuen myös tähän tulevaisuuden kehityskohteeseen. Avoin tutkimus mahdollistaa tasapuolisen kehityksen sekä tarvittavan sääntelyn kehittämisen. International Telecommunication Union (ITU) ja muut standardointiorganisaatiot tarvitsevat aikaa kehittää normeja uusille teknologioille.

Tulevaisuuden näkymät

Time reversal meta-materiaaleilla tarjoaa lupaavan, vaikkakin vielä kehitysvaiheessa olevan lähestymistavan RF-häirinnän torjuntaan. Simulaatiotulokseni osoittavat 10-15 dB parannuksen multipath-ympäristöissä, mikä on merkittävä, mutta ei mullistava parannus. Teknologian yleistyminen SDR:n ja avoimen lähdekoodin kautta mahdollistaa kuitenkin laajan kokeilun ja kehityksen kaikille tekniikasta kiinnostuneille propellihatuille, jollainen allekirjoittanutkin on.

Kriittisiä haasteita ovat edelleen:

• SDR-laitteiden tarkka synkronointi
• Reaaliaikainen signaalinkäsittely (mikrosekuntien viive)
• Metamateriaalien kalibrointi ja optimointi
• Liikkuvien kohteiden Doppler-kompensointi

Tulevaisuuden kehitys riippuu sekä teknologisista läpimurroista että regulatiivisesta ympäristöstä. En yllättyisi, jos näkisimme ensimmäiset kaupalliset sovellukset erikoistuneilla alueilla (esim. droonien suojaus) 2-3 vuoden sisällä, laajemman käyttöönoton vaatiessa pidemmänkin ajan.

Disclaimer: Tämä artikkeli perustuu harrastusmielessä tehtyyn teoreettiseen analyysiin ja simulaatioihin. Käytännön toteutus vaatii lisätutkimusta, huolellista testausta ja eettistä harkintaa. Kirjoittaja ei ota vastuuta teknologian väärinkäytöstä tai laillisuudesta.

Lähteet

1. Traficom (2024). Satellite navigation service interference in Finland - Annual Report 2023. Finnish Transport and Communications Agency, Publication 8/2024. Saatavilla: traficom.fi/gnss-reports

2. Maxwell, J.C. (1865). A Dynamical Theory of the Electromagnetic Field. Philosophical Transactions of the Royal Society of London, 155, 459-512.

3. Fink, M. (1992). Time Reversal of Ultrasonic Fields - Part I: Basic Principles. IEEE Transactions on Ultrasonics, Ferroelectrics, and Frequency Control, 39(5), 555-566.

4. Kuperman, W.A., Hodgkiss, W.S., Song, H.C., Akal, T., Ferla, C., & Jackson, D.R. (1998). Phase conjugation in the ocean: Experimental demonstration of an acoustic time-reversal mirror. Journal of the Acoustical Society of America, 103(1), 25-40.

5. Thomas, J.L., Wu, F., & Fink, M. (1996). Time reversal focusing applied to lithotripsy. Ultrasonic Imaging, 18(2), 106-121.

6. Lerosey, G., de Rosny, J., Tourin, A., & Fink, M. (2007). Focusing Beyond the Diffraction Limit with Far-Field Time Reversal. Science, 315(5815), 1120-1122.

7. Pendry, J.B., Holden, A.J., Robbins, D.J., & Stewart, W.J. (1999). Magnetism from conductors and enhanced nonlinear phenomena. IEEE Transactions on Microwave Theory and Techniques, 47(11), 2075-2084.

8. Chen, H.T., O'Hara, J.F., Azad, A.K., & Taylor, A.J. (2011). Manipulation of terahertz radiation using metamaterials. Laser & Photonics Reviews, 5(4), 513-533.

9. Smith, D.R., Padilla, W.J., Vier, D.C., Nemat-Nasser, S.C., & Schultz, S. (2000). Composite Medium with Simultaneously Negative Permeability and Permittivity. Physical Review Letters, 84(18), 4184-4187.

10. Ossmann, M. (2023). HackRF One: Software Defined Radio Platform - Technical Specifications v2023.1. Great Scott Gadgets Technical Documentation.

11. Bronk, J., Reynolds, N., & Watling, J. (2024). The Drone War in Ukraine: Electronic Warfare and Counter-UAV Systems. Royal United Services Institute (RUSI) Special Report, February 2024.

12. Sigwarth, O., & Miniatura, C. (2022). Time reversal and reciprocity. AAPPS Bulletin, 32, 23. Saatavilla: https://link.springer.com/article/10.1007/s43673-022-00053-4
